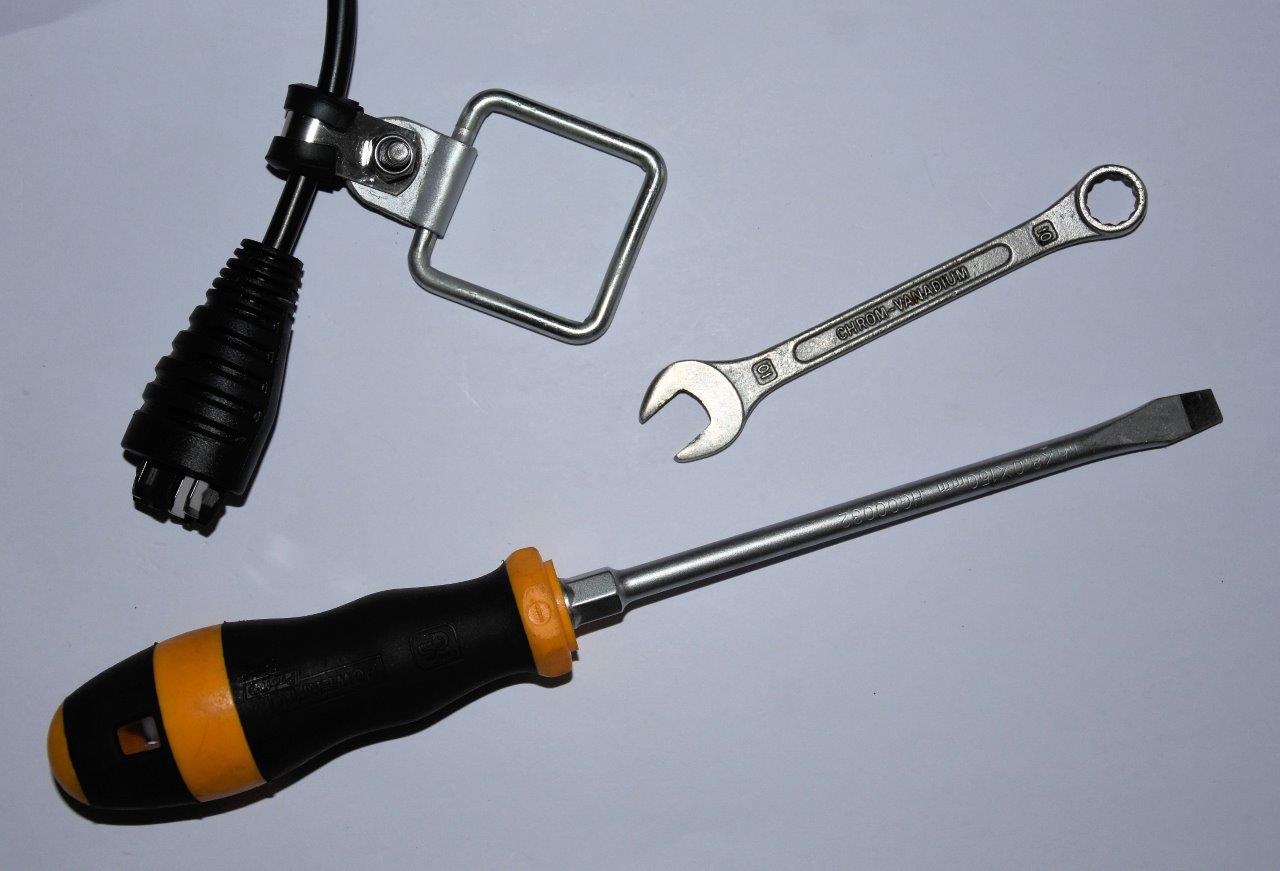

Montage van tool aan de acculader.

Benodigdheden:

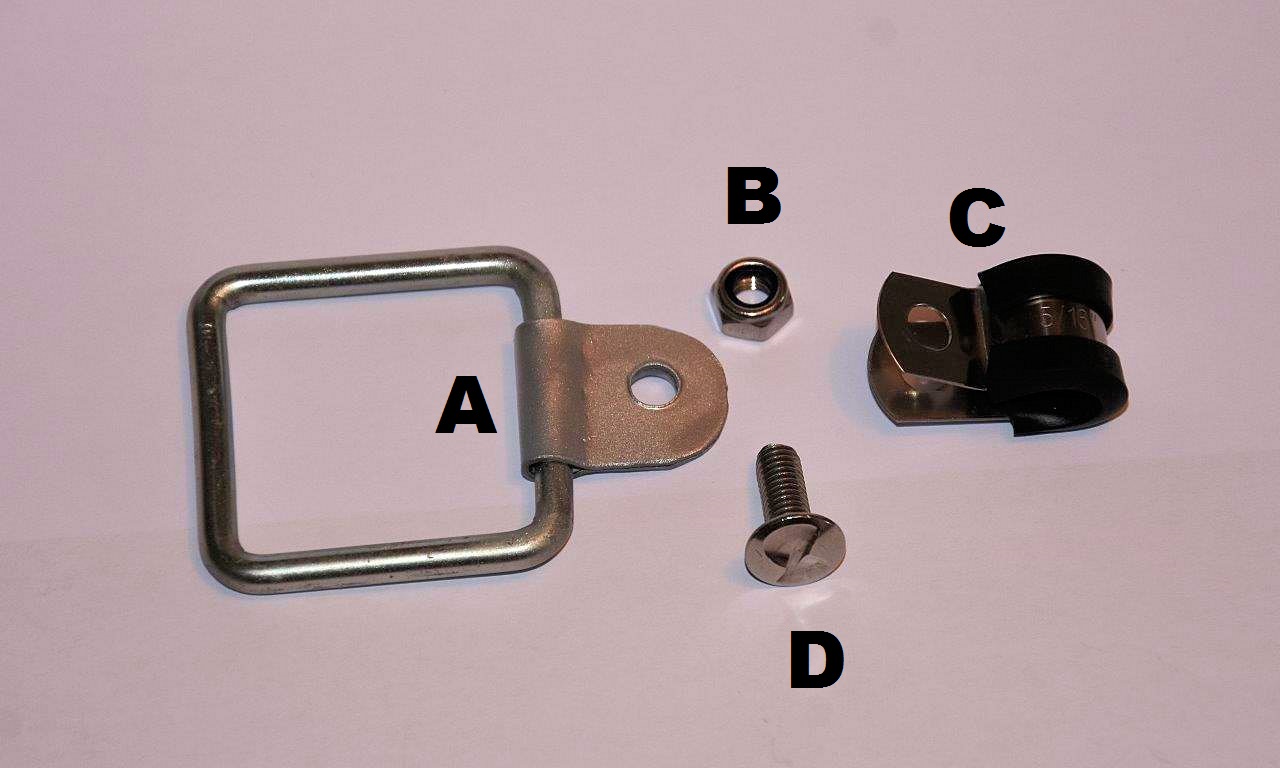

Setje

Het anti diefstal setje in onderdelen.

A= beugel; B= Moer; C= Kabelklem; D= Anti diefstal bout

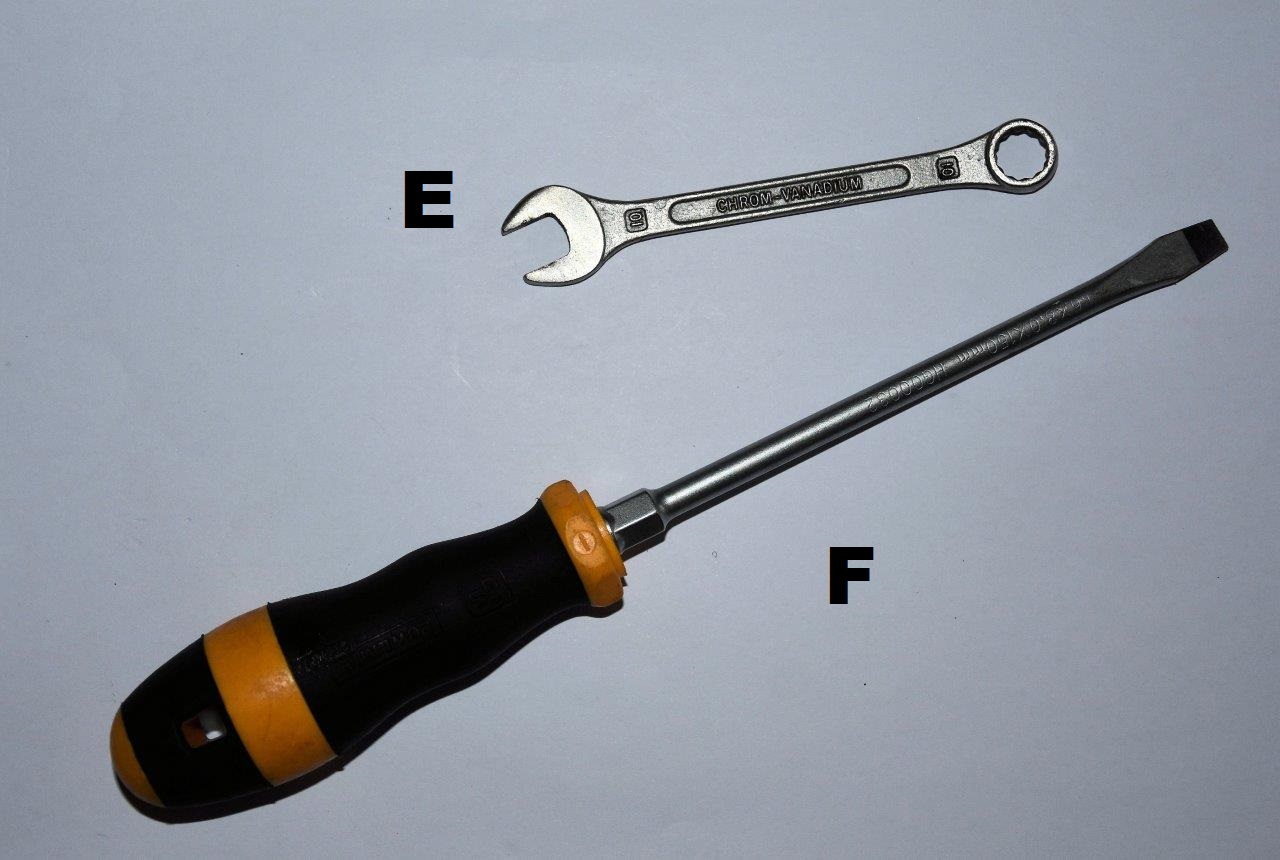

Gereedschap



Benodigde gereedschap: Steeksleutel 10 (E) en grote schroevendraaier (F)

Opmerking vooraf:

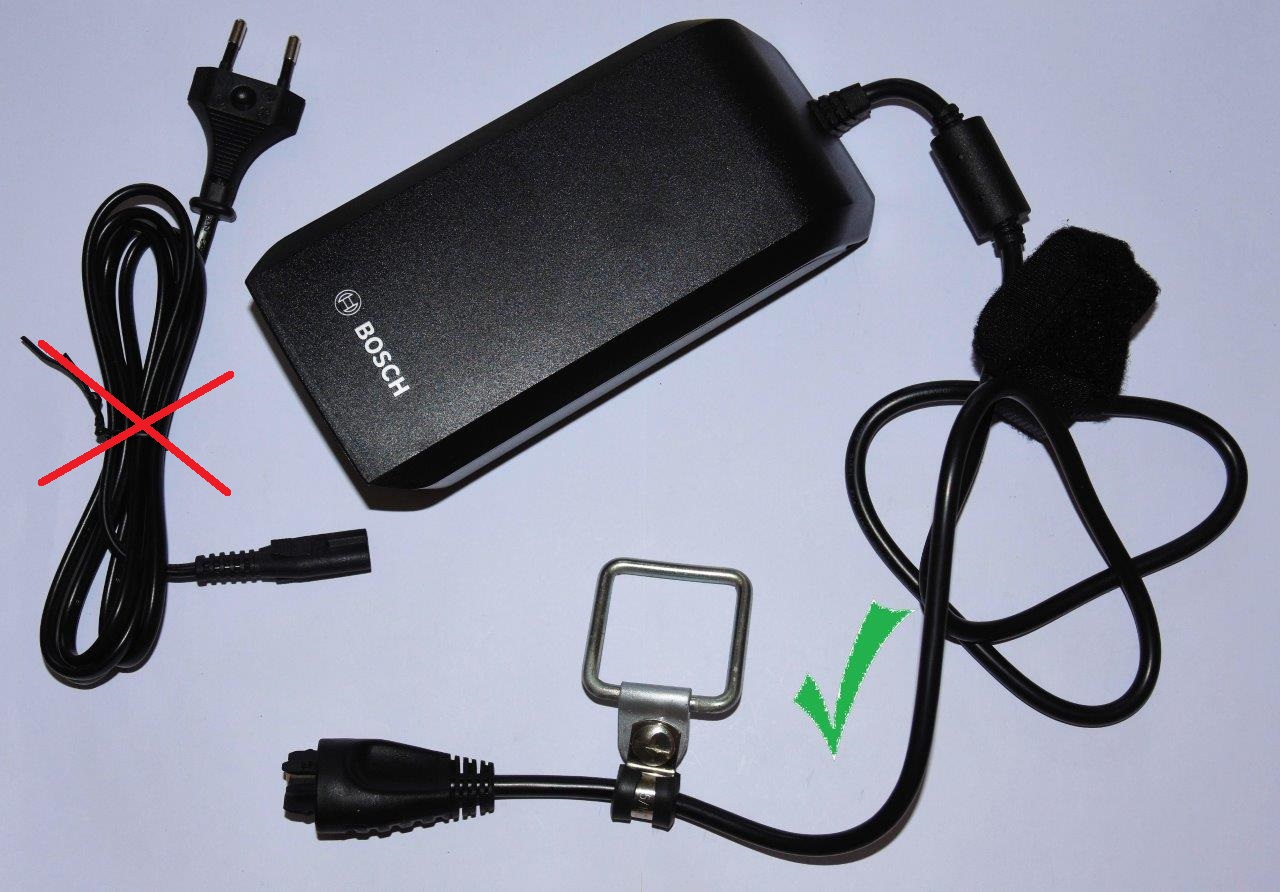

Kabel

Een E-bike accu lader.

Let op: U monteerd het setje aan de vaste kabel van de accu lader.

Montage stappen:

Hieronder worden alle montage stappen getoond.

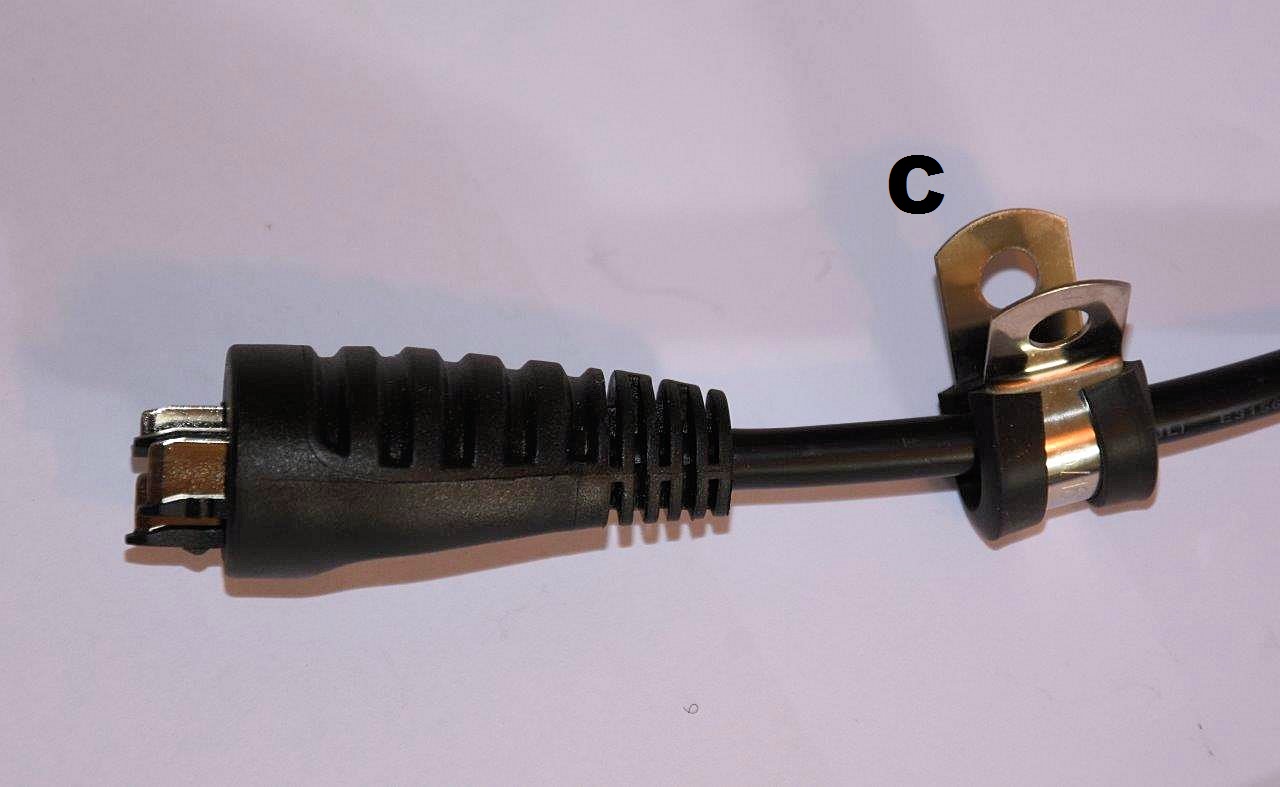

Klem

stap 1

  • Schuif de vaste kabel (van de accu lader) in de kabelklem (C).

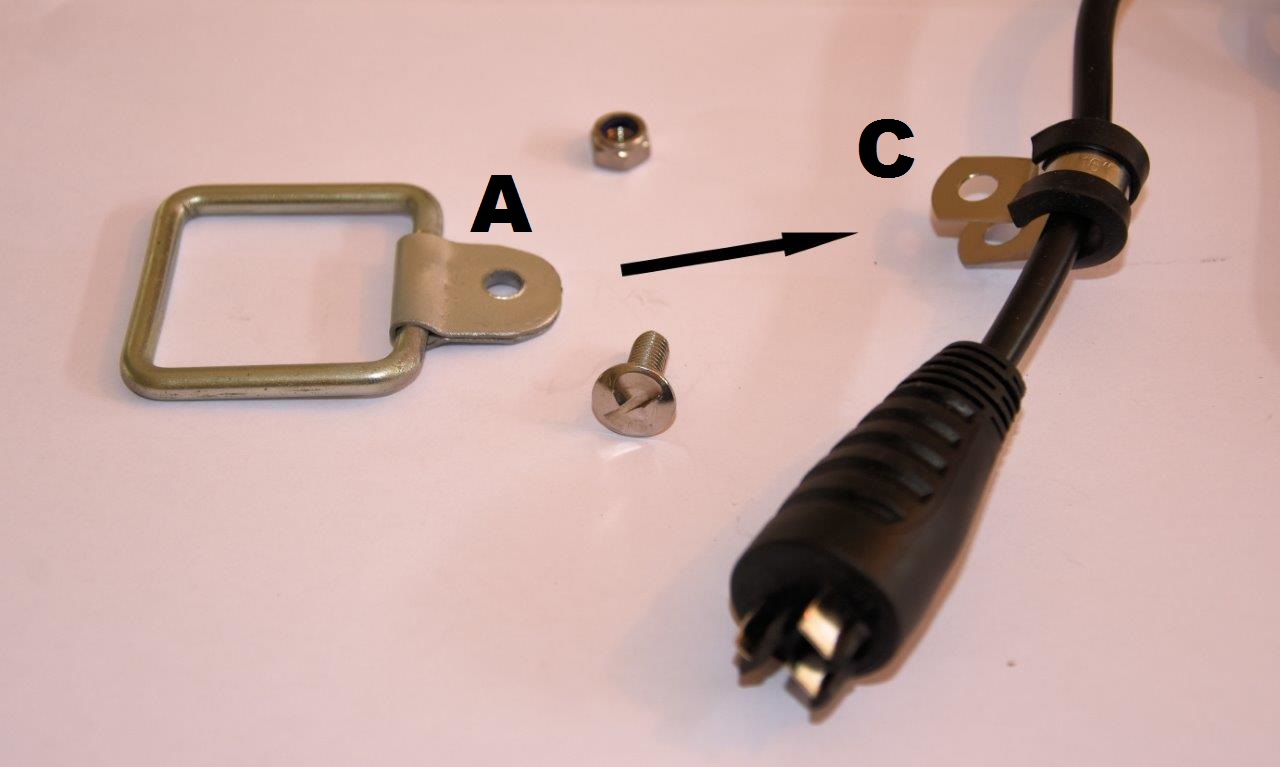

    • Schroef

    stap 2

  • Schuif de beugellabel (A) van de rechthoekige ring in de kabelklem (C).

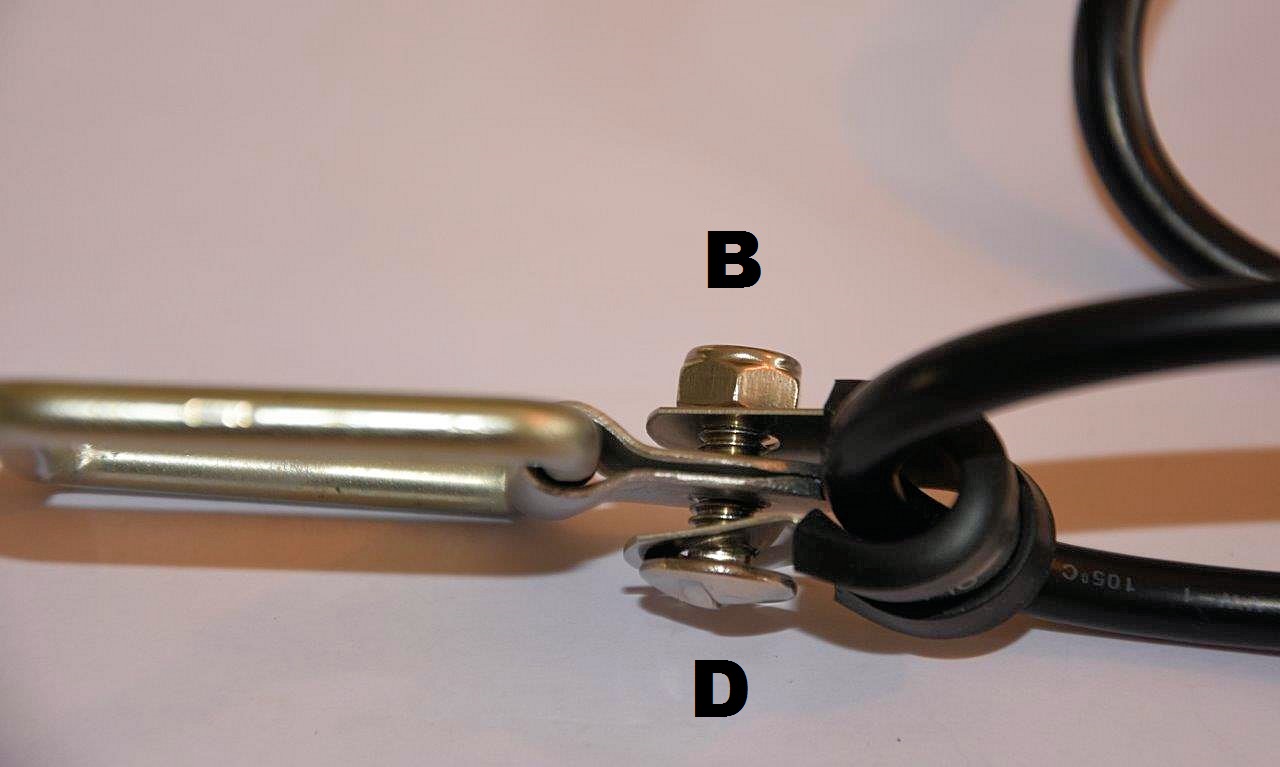

    • Bout

    stap 3

  • Duw de bout (D) door de gezamelijke opening van kabelklem en label.

  • Draai met de hand de bout (D) en moer (B) aan elkaar.

  • Kabelklem en rechthoekige ring zijn nu aan elkaar verbonden.

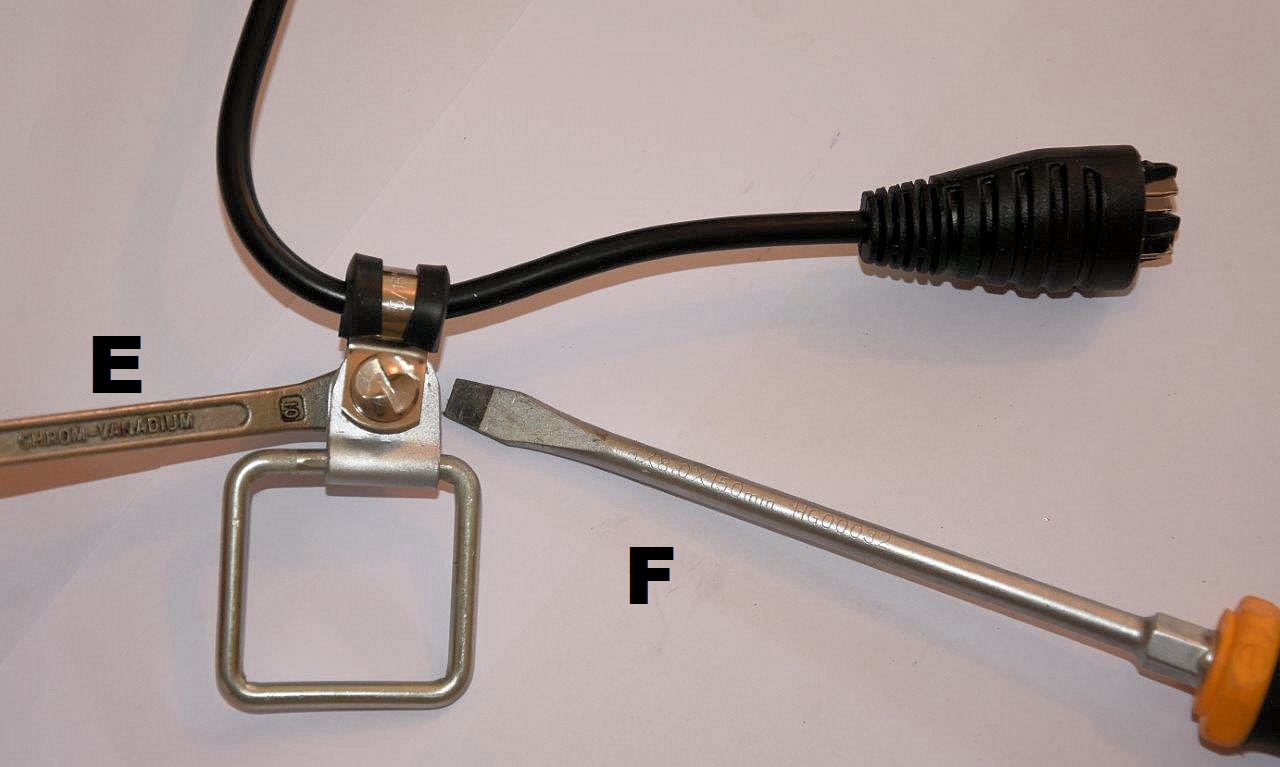

    • Ring

    stap 4

  • Gebruik steeksleutel 10 (E) en een schroevendraaier (F)

  • Ipv een steeksleutel 10 (E) kun je ook een griptang gebruiken.

  • Let op: De (anti-diefstal) bout kan niet meer worden losgedraaid.

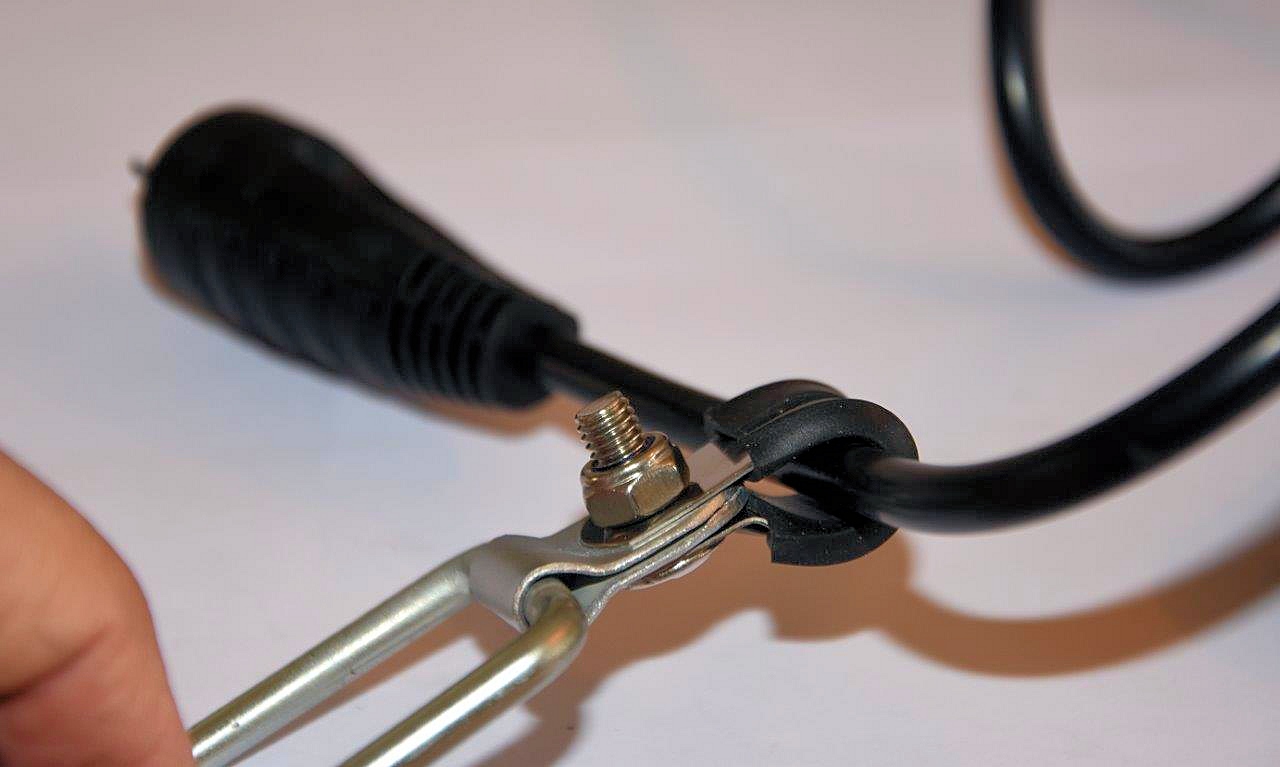

    • Vastzetten

    stap 5

  • Draai de bout zo ver mogelijk door de moer.

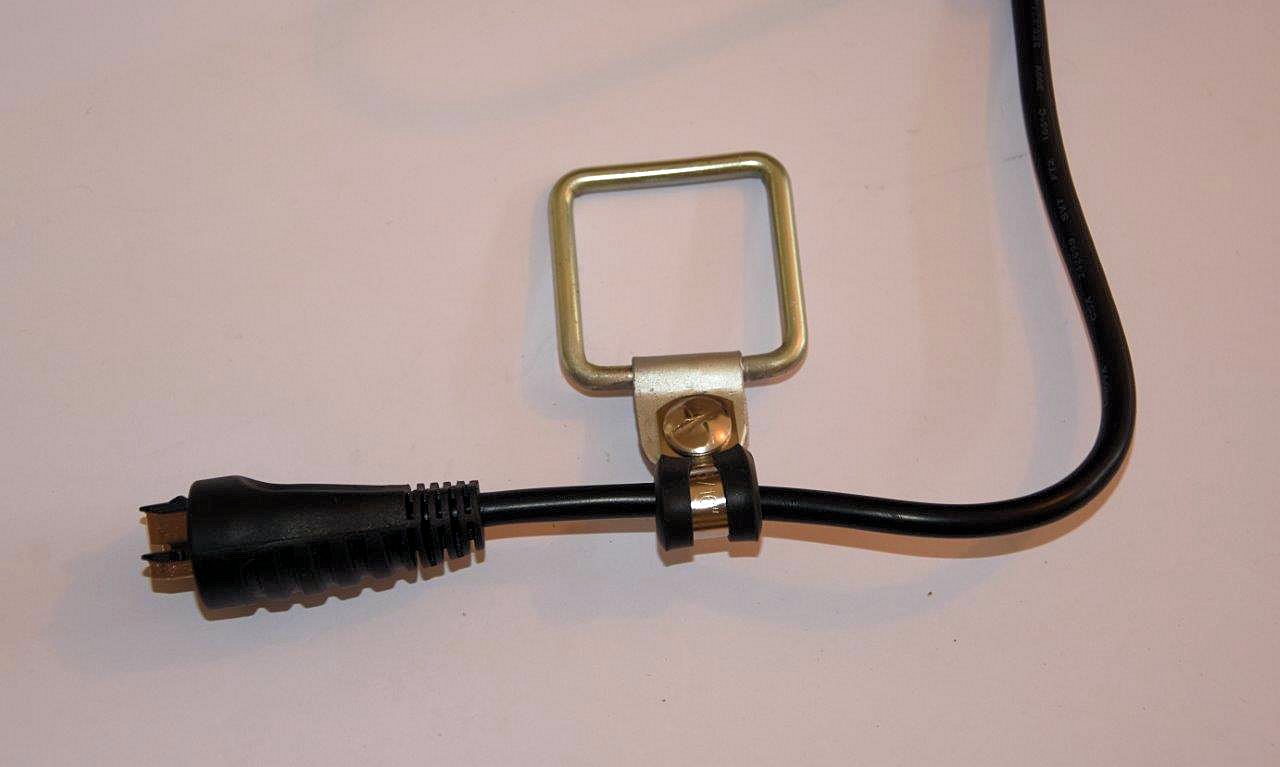

    • Klaar voor gebruik

    stap 6

  • De E-bike acculader slot is nu klaar voor gebruik.

  • Veel fiets en laadplezier gewenst.

    • Disclaimer:

    Wij zijn niet verantwoordelijk voor enige schade. Lees de Disclaimer .
